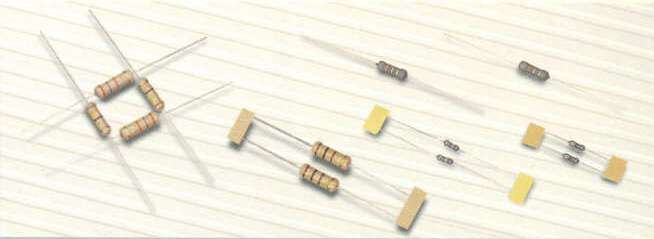

RD Carbon Film Fixed Resistors
|
2.Features |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
3.EXPLANATION ON SPECIFICATIONS |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
4.EXPLANATION ON PART NUMBERS |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Standard
E-24 series Values in ± 5% tolerance
Standard yellowish brown color for Normal Size product; grass green color for Small Size product For any special inquiry , including too low or too high ohmic values is available on a case to case basis |
5.Performance Specifications
|
Temperature coefficient
±300PPM/℃ for ≦
10Ω
±450PPM/℃ for ≦ 11Ω ~ 99kΩ 0~ -700PPM/℃ for 100KΩ ~ 1MΩ 0~ -1500PPM/℃ for 1.1MKΩ ~ 10MΩ Short-time overload △R/R ≦ ±(1%+0.05Ω),with no evidence of mechanical damage Insulation resistance Min 1,000 Mega Ohm Dielectric withstanding voltage No evidence of flashover,mechanical damage,bendind or insulation leakage. Pulse overload △R/R ≦ ±(1%+0.05Ω),with no evidence of mechanical damage Terminal strength No evidence of mechanical damage Resistance to soldering heat △R/R ≦ ±(1%+0.05Ω),with no evidence of mechanical damage Solderability Min.95% coverage. Resisance to solvent No deterioration of the protective coating and markings Temperature cycling △R/R ≦ ±(1%+0.05Ω),with no evidence of mechanical damage Load life in humidity Normal type △R/R ≦ ±3% for < 100kΩ , ±5% for < 100kΩ Flame resistance type △R/R ≦ ±5% for 100kΩ , ±10% for 100kΩ Load life Normal Type :△ R/R ≦ ±2% for < 56kΩ ,±3% for < 56kΩ Flame resistance type : △ R/R ≦ ±5% for < 100kΩ ,±10% for < 100kΩ |
 |
 |
 |
 |
 |
 |
 |
 |
