| RA 厚 膜 電 阻 網 路 |
* 料 號 說 明
| 型 態 | 額 定 電 壓 | 阻 值 | 阻值容許差 | 端子數 | 網路型態 |
| RA | 12 | 103 | J | 8P4R | B |
| 厚膜晶片電阻 Network |
12 : 1/8W | 3 digit marking for E-24series (G,J) 4 digit marking for E-96 series (D , F) |
F : 1% G : 2% J : 5% | 5pin-14 pin | A : Side Common B : Isolates Type C : Center Common D : Series Type |
| 型號 | 額定功率 | 最高使用電壓 | 最高過負載 電壓 | 額定周圍溫度 | 阻值範圍 | 阻值容許差 | ||||||||||
| 單一電阻 | 單一構裝(最多接腳) | |||||||||||||||
| 5 pin |
6 pin |
7 pin |
8 pin |
9 pin |
10 pin |
11 pin |
12 pin |
13 pin |
14 pin |
|||||||
| RA12 | 0.125 W |
0.5 W |
0.625 W |
0.75 W |
0.875 W |
1 W |
1.05 W |
1.15 W |
1.25 W |
1.35 W |
1.45 W |
100V | 150V | 70 C | 22 Ω- 22MΩ |
D,F,G,J,K |
*網路形狀 |
 |
 |
 |
*規格性能
| 測試項目 | Performances | 測試方法(JIS C 5202) | |
| 溫度係數 (PPM/ °C) | < ± 200PPM/°C | 5.2B | |
| 短時間過負載 |  R < ± (1%+0.05 Ω) |
5.5 | |
| 絕緣電阻 | > 10000M Ω or More | 5.6 | |
| 介質耐壓 | R < ± (0.5%+0.05Ω) |
5.7F | |
| 端子強度 | 拉力強度 | R < ± 0.25% |
6.1 (1) 1kg / 10sec. |
| 折彎強度 | R < ± 0.25% |
6.1(4) 50g | |
| 耐焊錫浸熱性 | R < ± 0.25% |
6.4 60 °C / 10Sec | |
| 溫度循環 | R < ± 0 / 5% |
7.4 | |
| 負載壽命 | R < ± (5%+0.05 Ω) |
7.10 1,000/Hr | |
| 耐溼度性 | R < ± (5%+0.05 Ω) |
7.9 1,000Hr | |
* Special specification can be specified and manufactured on
request

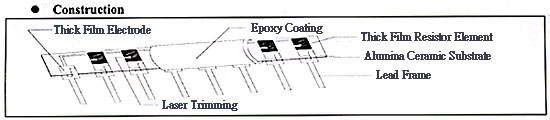

| *外觀&尺寸 尺寸圖  |
 |
 |
 |
 |
 |
 |
 |
 |
